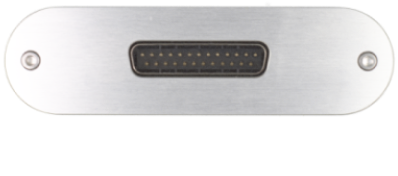

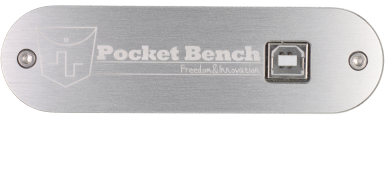

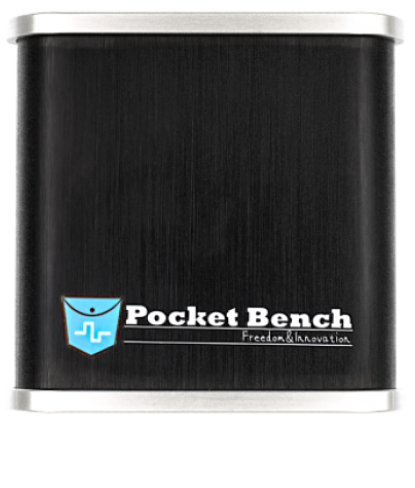

| 外观 |
|
| 供电方式 |
|

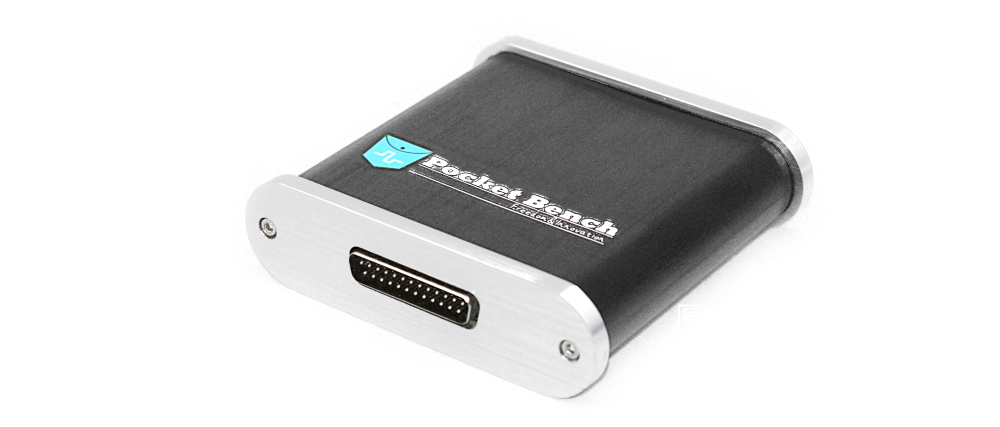

| 尺寸与重量 |
|
| 求解器 |
|
| 定步长反向欧拉法 |
对于Buck变换器、Boost变换器、BuckBoost变换器：
步长为0.625微秒，延时小于2.5微秒
对于其他变换器：
步长为1.25微秒，延时小于4微秒
|
|
|
| 数字输入 |
|
| 6通道数字输入端口，用于PWM信号捕捉 |
| 支持3.3V，5V电平标准 |
|
|
| 数字输出 |
|
6通道数字输出端口
用于模拟正交位置编码器信号输出
|
| 支持3.3V电平标准 |
|
|
| 模拟输出 |
|
5通道
模拟信号输出
0-3.3V，用于电压电流模拟信号输出
|
|
|
|
| 控制器接口 |
|

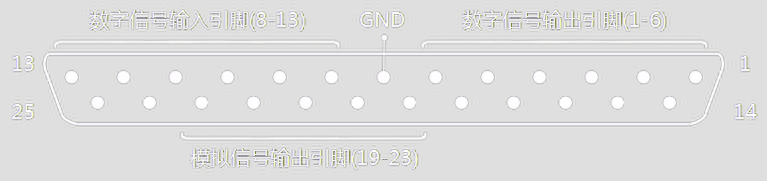

| D-Sub 25接口(DB-25) |
 |
| 引脚信息可参考用户手册 |
|
| 端口防护 |
|
| 控制器接口和USB接口都具备ESD防护 |
符合IEC-61000-4标准
|
|
| 支持功率变换器类型 |
|
| Boost 变换器 |
| Buck变换器 |
| Buck-Boost变换器 |
| 三相并网逆变器 |
| 单相并网逆变器 |
| 三相PWM整流器 |
| 单相PWM整流器 |
| 永磁同步电机驱动系统 |
| 永磁有刷电机驱动系统 |
| 单相晶闸管整流器 |
| 三相晶闸管整流器 |
| 正激变换器 |
| 反激变换器 |
|
| PC端软件 |
|
| Pocket Bench Software |
| 用于配置变换器模型参数、显示仿真结果以及施加负载 |
|
|
|
| 虚拟示波器 |
|
|
| 通道数量：8通道 |
| 采样率：400Ksps |
触发模式：连续触发、上升沿触发、下降沿触发
|
| 时基范围：200us/div-100ms/div |
| 支持频谱分析功能 |
|
| 接口板附件 |
|
| TI LaunchPad/ST Morph 接口板 |
|
|
| 包装内容 |
|
一台Pocket Bench实时仿真器
|
| 一根USB 2.0 Type A-Type B连接线，0.5米 |
| 一张TI LaunchPad/ST Morph 接口板 |
| 一个Pocket Bench收纳包 |
|
